一、工作原理：

JYB/GA-120智能識別輸送機膠帶防撕裂裝置，掃描系統采用工業級三維成像系統，對運行輸送機皮帶背面連續掃描，采用AI人工智能識別系統對皮帶撕裂、穿孔，撕裂后重疊情況作出判斷。檢測裝置檢測到膠帶撕裂、破損發生時，2秒內輸出開關量信號給主控系統，并通過TCP/IP網絡傳輸故障信號和破損圖像信號給主控系統，主控系統可立即切斷輸送機電源，避免重大膠帶撕裂事故發生。撕裂長度識別尺寸小于50mm破損孔形識別尺寸小于8mm。

二、產品特點：

1、人工智能3D圖像識別系統，優化的算法，準確率高，響應速度快。

2、激光光源使圖像定位更準確，提高識別率。疏水不粘鏡片方便清潔。

3、線陣相機；工控機；專用視頻采集卡；通信板等部分組成可靠系統，

報警事件信息裝置長期保存（默認設置4年）。

4、整機功耗小于200W，運行能耗低效率高。

5、外殼采用SUS304材料制造，噴涂納米自潔涂料，IP65防護設計，環境適應性好。

6、標準電氣接插件連接，方便安裝維護。

三、適用范圍

帶式輸送機連續運輸能力強、運行效率高、易于實現自動控制，已經廣泛用于冶金礦山；煤礦；選煤倉儲；電廠；碼頭；水泥生產；高鐵大壩建設等領域，作為大宗物料的重要運輸工具。輸送帶是帶式運輸機的重要組成部分，輸送帶主要有普通帆布芯皮帶， 合成纖維芯皮帶，鋼絲繩芯皮帶等。隨著皮帶輸送機朝著高速度，大規模、超長距離、大傾角 的方向發展，鋼絲繩芯皮帶也越來越得到廣泛的使用。鋼絲繩芯輸送帶極大地提高了拉伸 強度，但其縱向抗撕裂的能力卻沒有得到提高，僅為橡膠本身的強度，因而容易造成縱向撕 裂。帶式輸送機是廠礦生產運輸?shù)拇髣用}，一旦發生縱向撕裂，將會帶來極大的直接和間接 損失；尤其是高速度、長距離、大傾角的鋼絲繩芯輸送帶，其損失更大。

該設備給帶式輸送機高效安全運行提供了可靠保障。

四、產品型號

產品商標：蘇錫廣通

產品名稱：智能識別輸送機膠帶防撕裂裝置

產品型號：JYB/GA-120

產品編號：JYB/GA-120(200)-A2□□□□□□

五、技術參數：

六、安裝及準備：

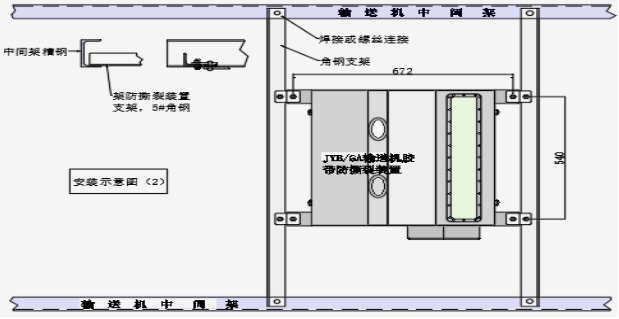

裝置安裝在受料口溜槽后2-5米位置，先把兩根角鋼支架與輸送機中間架焊接或螺絲連接，然后把檢測裝置安裝到角鋼支架中間上，光源透鏡端為膠帶來料方向，調節設備連接支架減震片高度，使檢測裝置至高點（透鏡平面）與膠帶下平面距離至80-125mm左右并與膠帶下平面平行。

采用防水接線盒；防水插座，電纜進口防水接線頭規格 2xφ25mm。

☆、AC/220V電源線，3x1.5RVV電纜。

☆、干接點信號輸出二常開，一常閉，6x1.5 RVV電纜。

☆、遠程線控，2x1.5 RVV電纜。

☆、通信信號線，USB信號線，8芯超五類雙絞線，光纜。

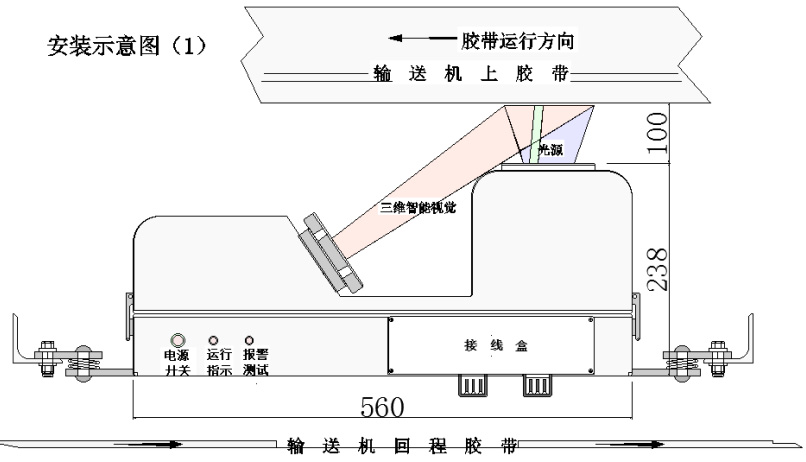

設備在輸送機上安裝示意圖：

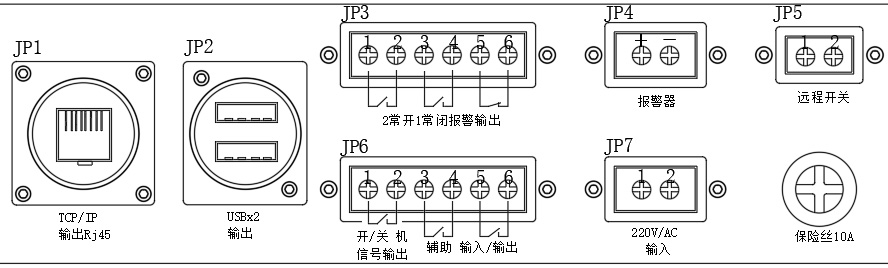

接線I/O示意圖

七、設備調試

檢查接線無誤后送上220V工作電源，按下電源按鈕開關，系統啟動，約10S后系統進入正常工作狀態。

按“測試”按鈕，可發送模擬故障信號給上位機“2常開1常閉”，測試報警系統回路工作是否正常。TCP/IP網絡向上位機發送膠帶檢測部位圖片。

八、使用方法

防撕裂檢測裝置與輸送機動力系統同步供電，裝置得電后啟動同時給上位機發送啟動“開機”信號，裝置15秒后進入檢測工作狀態。

當檢測到膠帶撕裂或破損時，2S內向上位機發出開關量報警信號“2常開1常閉”，使輸送機馬上停止運行，TCP/IP網絡向上位機發送損壞情況圖片及相關信息。

按設備上“電源”按鈕，可以在現場開啟/關閉檢測裝置?！斑h(yuǎn)程開關”接口可以接遠程開關，控制設備啟、停，接通系統啟動，斷開系統停止。（注：無遠程控制時兩個端子短接）

面板上“測試”按鈕，按下可發送模擬故障信號給上位機“2常開1常閉”，測試報警系統回路工作是否正常。

九、維護保養

1、設備使用時，每次開機前用軟棉布清理一次攝像機和光源防護玻璃粉塵、水珠，保持設備表面清潔。設備外殼和防護玻璃表面涂有納米自潔涂料（壽命6-18個月）。發現使用時鏡面容易粘灰塵、水珠時，說明防護鏡面上涂料出現磨損，需要再次在防護玻璃表面涂裝自潔涂料，使粉塵、水珠不易粘附容易清洗。涂裝方法：先用干凈軟布擦拭干凈玻璃表面，再用酒精棉花擦拭，酒精蒸發干后用小海綿蘸納米涂料均勻擦拭玻璃表面，涂料2小時固化后即可使用。

2、發現防護鏡表面附著頑固灰塵、顆粒及油污等污垢時可用帶有酒精棉布進行清理。每次使用設備完畢后，應做好設備的清潔工作，應保持設備表面清潔。

3、非用戶指定專業操作人員不得隨意拆裝電器元件及設備的零（部）件，以免損壞電氣控制線路，造成設備人為故障，影響設備使用性能。設備發生故障時，請及時與本公司聯系，公司將派專業技術人員視頻指導或親臨現場進行檢修，否則一切損失將由客戶自行承擔。

4、操作者需做好設備的日常維護、保養工作，定期進行檢查，并做好日常保養記錄。
