用途和特點：JYB/ID地址編碼綜合保護儀（簡稱主機）由信號中繼器及配有地址編碼終端模塊的保護裝置組成。系統網絡采用RS-485總線制結構，雙絞線或光纜連接， MODBUS-RTU通信協議傳輸信號（超長距離的信號傳輸可選用新型的級聯式CWDM光纜傳輸方式）。主機通過RS-485總線監視現場各種保護裝置終端，當保護裝置開關動作時，主機能直接顯示準確的故障種類、地址，縮短了輸送設備排除故障和停機時間。同時向輸煤程控系統DCS提供6種類型保護裝置的開關量信號。裝置適應輸送設備現場面臨的極限溫度、濕度、灰塵、腐蝕性氣體、風、雪、雨、雷電等惡劣環境，主機控制核心是人機界面（通用軟硬件，方便用戶二次開發）和RS-485程序控制器，。JYB/ID采用通用HMI組態軟件，安裝調試簡單，預留接口，方便二次開發升級，一臺主機可控制118個點位，容量大、抗干擾能力強，可靠性高。只用1根多芯電纜連接整個系統，,減少了主控系統PLC、DCS輸入點數和電纜用量。
保護開關接線采用可插拔端子，通訊24V電源不用分正負，485信號線不用分A;B，方便安裝和維護。

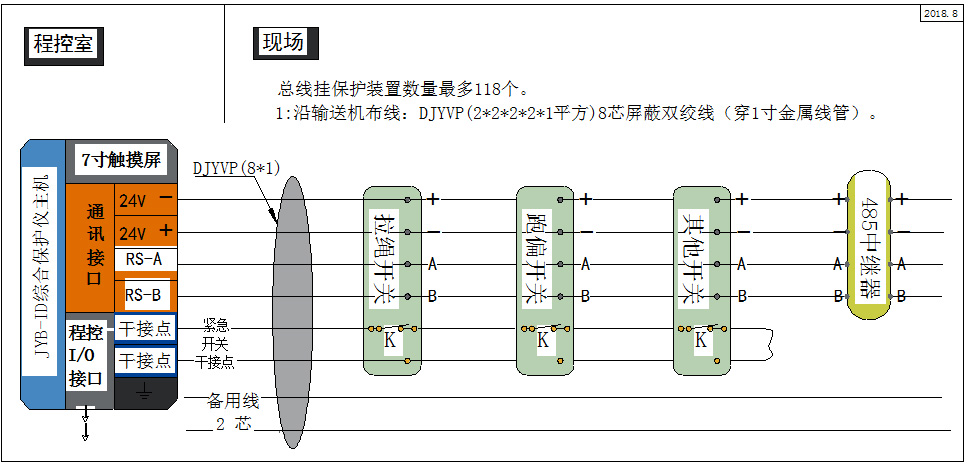

系統圖

技術參數

設備描述：

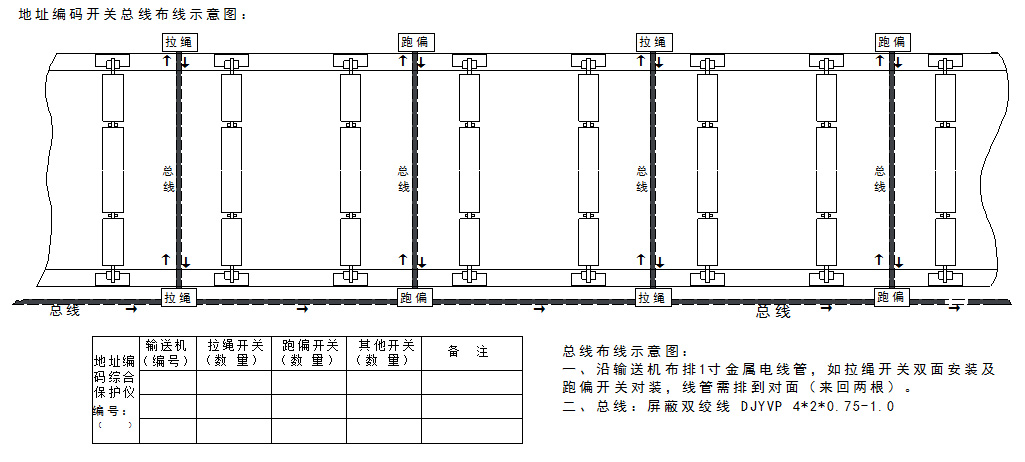

總線長度超過300米或掛接模塊超過40個時需在總線末端信號線并接120歐姆匹配電阻，總線通訊距離超過1200米時需加裝220V/AC--24V/DC開關電源電源，及信號中繼器。通訊電纜線屏蔽層要保證單端接地，減少各種干擾，接地電阻小于4歐姆。主機設有保護開關干接點獨立接口，485與開關干接點雙路信號保證系統運行可靠性。

系統設置：

打開主機電源開關，電源指示燈亮。打開系統開關至開，系統開指示燈亮，屏幕顯示工作界面（關機狀態按住觸摸屏再開機，可設置觸摸屏“當前時間”“屏幕亮點”“屏幕校正”）。

第一步點擊屏幕左下角“菜單”按鈕，進入設置界面，點擊“拉繩”地址設置，輸入“用戶名 admin”“密碼 10010”確認。進入“拉繩”開關設置界面，地址號1--66（共66個地址），有多少個拉繩開關就依次輸入地址號（1；2；3；~~~66），列如共2個開關，就點擊1框里設置1再“確認”，點擊2框里設置2再確認。依次類推設置。

第二步設置跑偏開關，地址號67--110（共44個地址），有多少個跑偏開關就依次拉繩開關的地址個數后以次輸入地址號。

第三步設置其他傳感開關，地址號111--118（共8個地址），有多少個開關就依次上面開關的地址個數輸入地址號。

全部設置完畢，點擊設置“完成”框，屏幕右邊有個“黃點”顯示待存點消失，點擊菜單，設置完成。

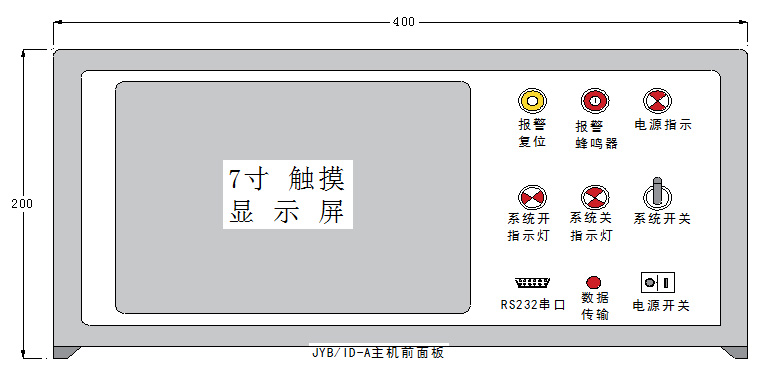

操作面板說明

電源開關：           主機總電源開關。

7寸液晶觸摸顯示屏： 顯示膠帶機號、保護開關名稱，報警開關地址編號顯示，動態顯示通訊失聯開關地址。

系統開關：           用于啟動系統或停止。

報警復位鍵：         當出現報警時可按該鍵進行復位，斷開主機與上位機信號。

通訊燈：             指示目前系統數據通訊狀態。

訊響器：             開關報警時，發出180秒提示音，開關通訊失聯故障時不發提示音。

RS-232接口：        與編程電腦聯機上傳；下載觸摸屏組態軟件。

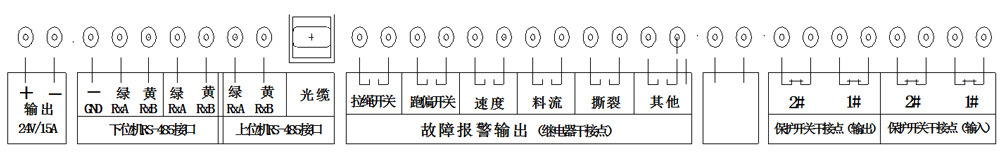

臥式機箱主機接線說明

保護開關干接點輸入：  接保護開關內干接點，共2路輸入。

保護開關干接點輸出：  輸出給上位機干接點輸入口，共2路。

故障報警輸出：        拉繩、跑偏、速度、料流、撕裂及其他保護開關報警干接點輸出，接上位機干接點輸入。

上位機RS-485接口：  主機RS-485總線與上位機通訊接口。（光纜接口選配）

下位機RS-485接口：  主機RS-485總線接口，與保護開關地址終端通訊。

24V/15A輸出：       給保護開關地址終端及中繼器、集線器等提供工作電源。

220V/AC電源輸入插座、主機10A保險絲座。

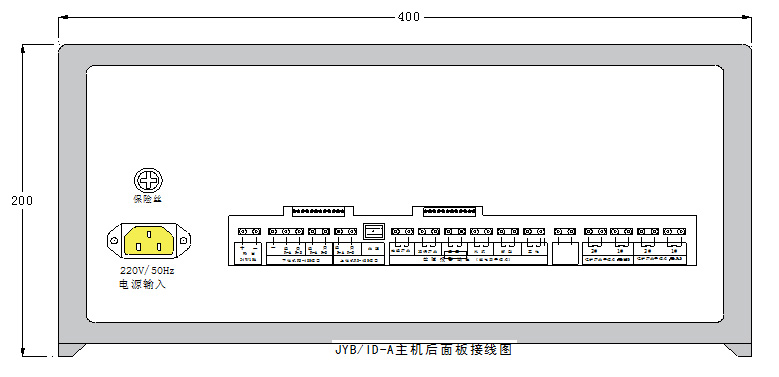

接線圖 （產品不斷更新，以產品附帶接線圖為準），機箱尺寸：寬400*高200*深350mm

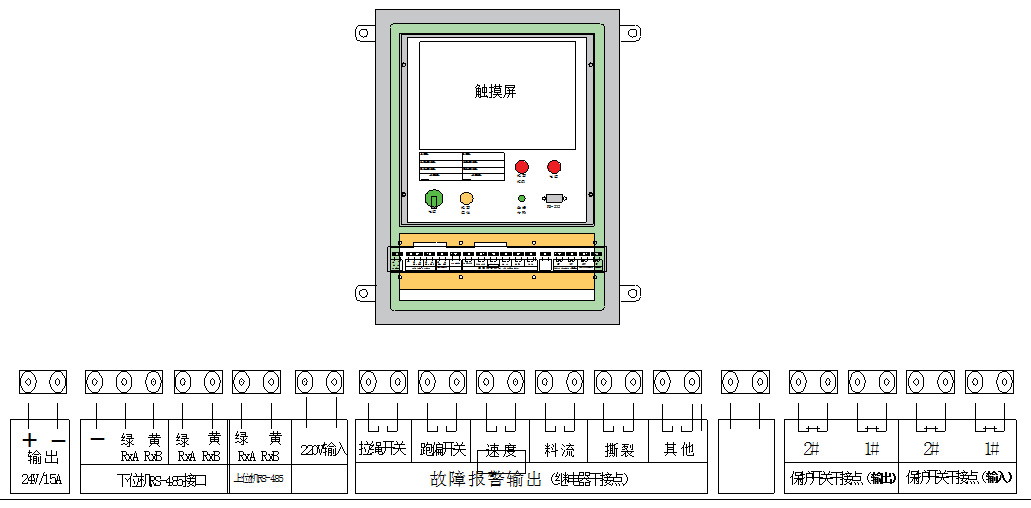

立式機箱主機接線示意圖

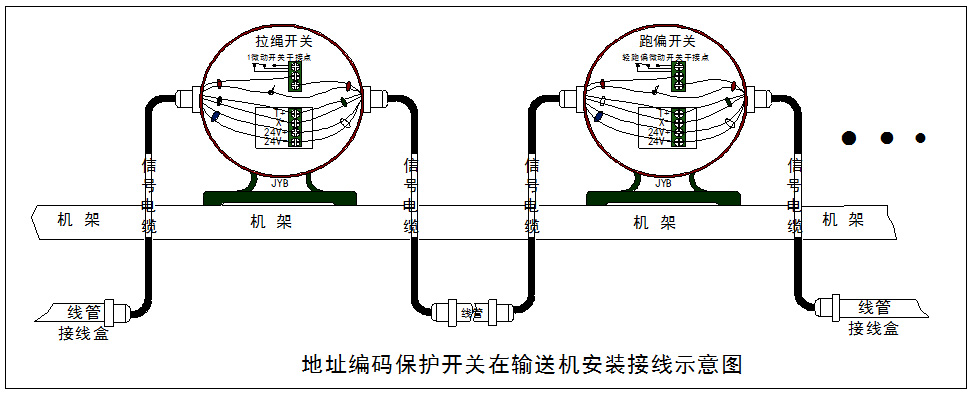

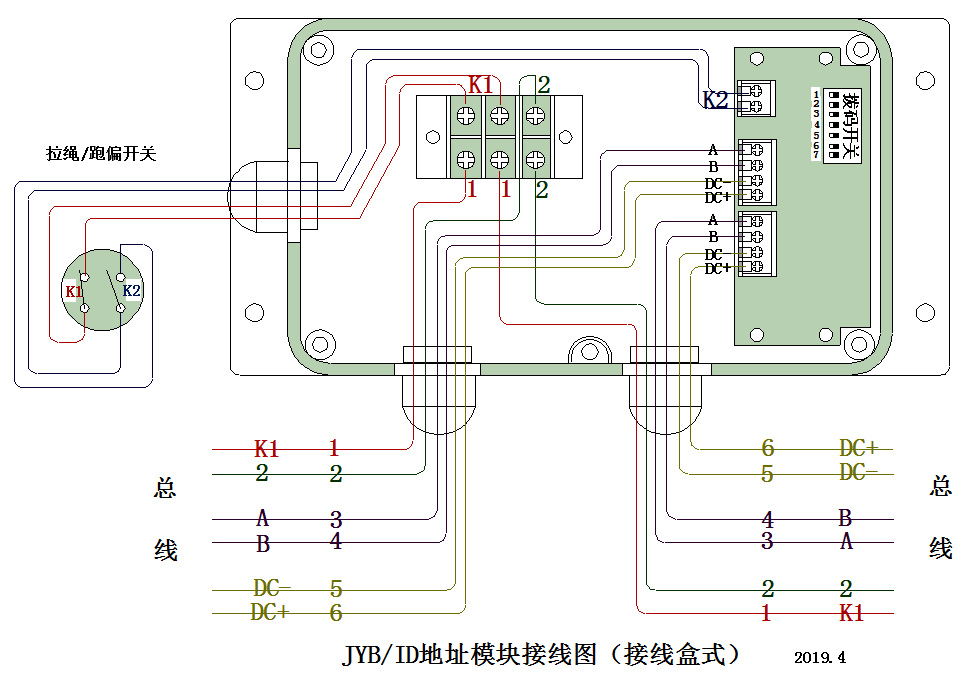

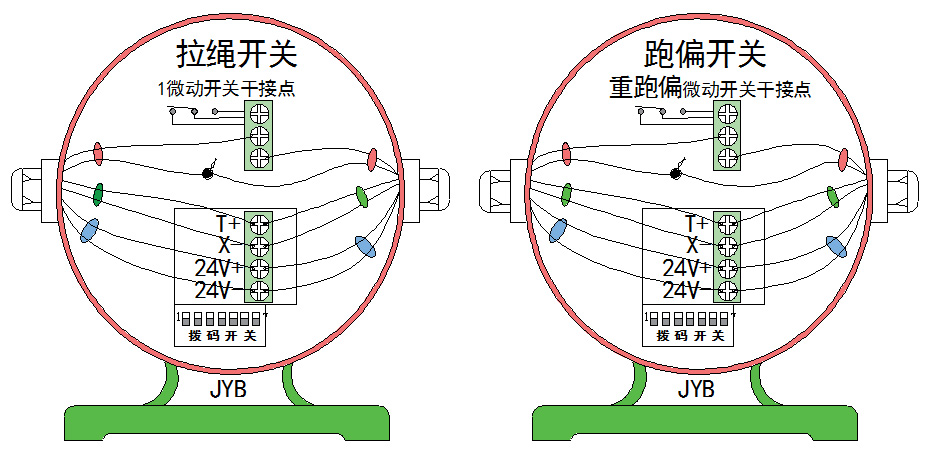

拉繩；跑偏開關接線：

ID地址模塊編碼：

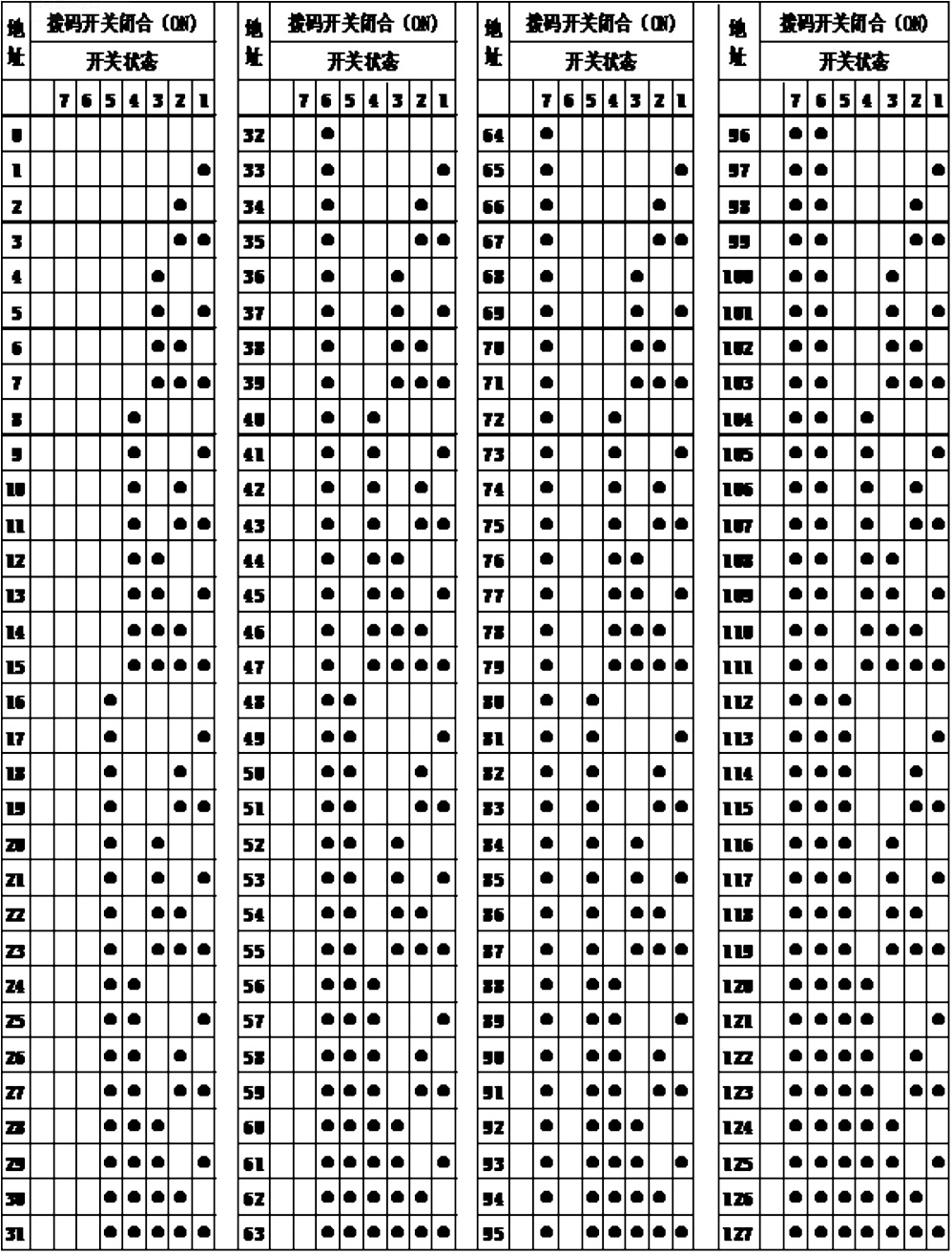

●地址編碼：編碼開關按“7654321”順序排列設置二進制地址 例:要設置本DI模塊的地址為14；對應的位二進制數為：0001110，編碼開關對應順序 是2，3，4位撥到“ON”，1，5，6，7位不動。
二、DI模塊規格及參數
●工作電壓：DC 9～24V    ●輸入：1路開關量
●協議：modbus RTU mode  ●格式：N 8 1       ●波特率：9600 bps
三、指示燈說明：
●電源指示燈：當輸入電源電壓DC9～24.8V之內POWER燈常亮，當超出DC9-24.8V時閃爍
●通訊燈RX閃爍時表示接收數據 ●通訊燈TX閃爍時表示發送數據.
四、通訊說明
●主機發送命令：[設備地址] [命令號 03] [起始寄存器地址高 8 位] [低 8 位] [讀取的寄存器數高 8 位] [低 8 位] [CRC 校驗的低 8 位] [CRC 校驗的高 8 位].
例：[01][03][00][00][00][01][84][0A].
●從機響應：[設備地址] [命令號 03] [返回的字節個數][數據 1][數據 2][CRC 校驗的低 8 位] [CRC 校驗的高 8 位].
當輸入開關量為開時返回.
[01][03][02][00][00][B8][44].
當輸入開關量為閉合時返回.
[01][03][02][00][01][79][84]   [數據 2]反應出常開開關的當前狀態.
