一、用途：

該裝置用于檢測膠帶的跑偏量，是實行膠帶跑偏自動報警和停機的一種保護裝置。

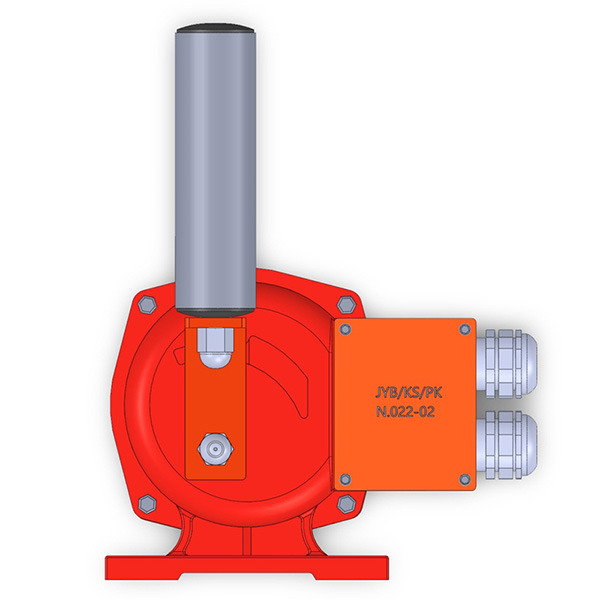

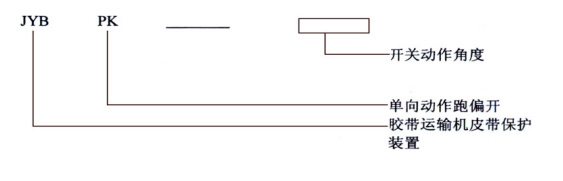

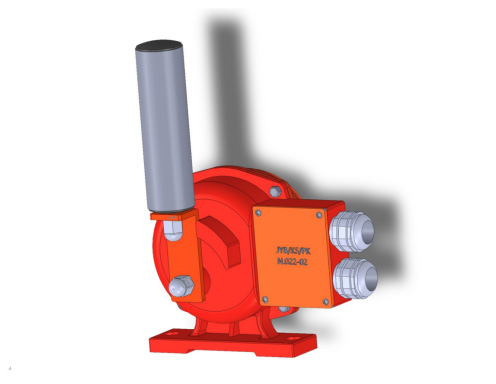

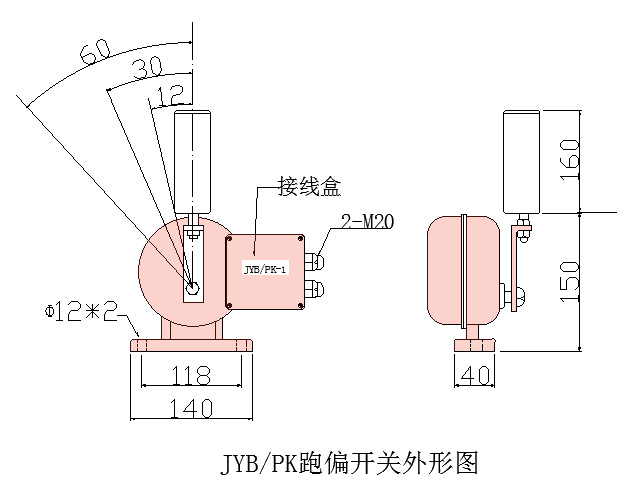

二、型號意義及外形

三、主要技術指標

四、工作原理

該產品具有兩級動作功能：一級動作用于報警；二級動作用于自動停機。

當膠帶跑偏與靠輪接觸時，靠輪轉動，當膠帶擠壓靠輪偏轉12°時（16°），一級行程開關動作輸出報警信號；當繼續偏轉30°（35°）時，二級行程開關輸出停機信號。若將其接至控制線路中，即可實行自動停機，當膠帶正常運行后，靠輪自動復位。

五、安裝及接線

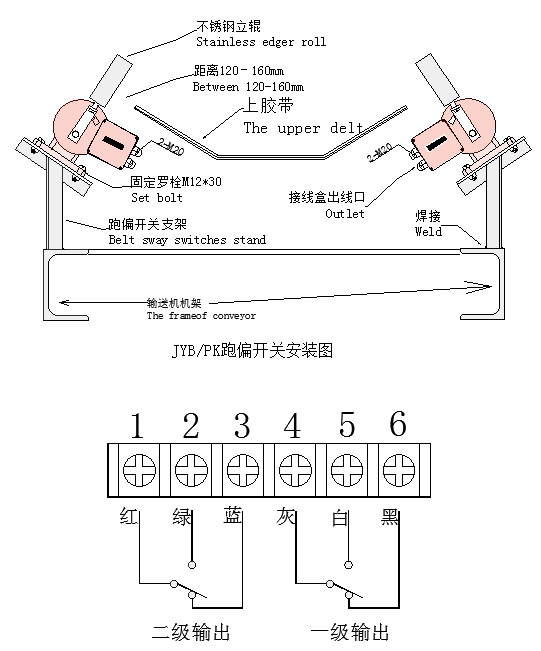

1、JYB/PK-12-30、JYB/PK-16-35兩級跑偏開關的安裝方法：本跑偏開關裝在膠帶運輸機輸送帶兩側，安裝尺寸及方法見圖。

2、接線方法：
PK-12-30、PK-16-35 接線：打開后蓋，把電纜和開關接線排相接就可以（如有引出線，安上圖顏色區分接線），聯接好后，用防水膠帶絕緣，并套好絕緣護套于接頭處。PK-12-30、PK-16-35 接線：打開接線盒，把電纜和開關接線排相接就可以（如有引出線，安上圖顏色區分接線），聯接好后，用防水膠帶絕緣，并套好絕緣護套于接頭處。
六、安裝注意事項：
1、開關的靠輪與膠帶邊緣相垂直，且應保證帶邊位于靠輪高度的1/4~1/3
處?？枯喚嗄z帶邊緣距離，一般選在膠帶自然跑偏量加30~50mm為宜（約120mm—150mm）。
2、跑偏開關應成對安裝在膠帶機的頭、尾及中間部位，一般長度60~100M的膠帶機，安裝三對為宜。
3、聯線聯接可靠牢固，絕緣密封。
